布袋除尘器布袋有内滤式和外滤式两种：



布袋除尘器是采用了除尘布袋作为滤料过滤烟气，过滤方式分为内滤式布袋除尘器和外滤式布袋除尘器两种，一般内滤式布袋除尘器体积较小，而外滤式布袋除尘器适合大型除尘环保。内滤式除尘器用吊帽把除尘器布袋一端固定在箱体上部，布袋进口下端固定在灰斗上端的不带座上，灰斗与中箱体互不相通，烟气由本体进口法兰转入灰斗，较大颗粒重力沉降达到预除尘的目的。按其进气方式可分为上进气和下进气两种方式。其相互组合可以组合成四种过滤方式。分别为：上进气内滤式；上进气外滤式；下进气内滤式；下进气外滤式。

　　由于采用上进气时，除尘灰的下落方向与净煤气的流向相同，灰尘易产生返流，由气流再次带入净煤气管中，造成净煤气含尘浓度增高，所以，煤气除尘时极少采用上进气。大多采用下部进气方式，即下进气内滤式；下进气外滤式。

　　下进气内滤式的箱体结构为，箱体上部为布袋吊挂，下部为花格板。上下配有检修人孔。滤袋的安装方式为：上端绑扎在上滤袋帽上，下部绑扎在花格板的下滤袋帽，上滤袋帽吊挂在上滤袋架上，滤袋靠上滤袋帽和滤袋吊架之间的弹簧张紧。

　　下进气外滤式的箱体结构为，箱体上部为花格板，下部为检修平台。上下配有检修人孔。滤袋的安装方式为：滤袋靠袋口上的弹簧支撑撑挂在上花格板的孔上，滤袋内设滤袋架支撑滤袋，滤袋靠重力下垂，过滤时靠气流压力压紧在滤袋架上。

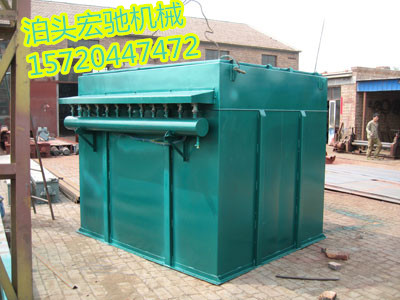

    外滤式袋式除尘器目前使用较为广泛，含尘烟气由进风口进入本体，转而向下进入灰斗，大颗粒粉尘落入灰斗达到预收尘的目的，烟气继续进入中箱体，经过滤袋过滤作用，粉尘留在滤袋外表面，净气通过滤料进入净气室，由排气口排出。两种除尘器清灰方式选用的不同，则可分为脉冲除尘器，静电除尘器也就是机械振打清灰除尘器和人工清灰除尘器三种系列。

布袋除尘器内滤式除尘布袋安装方式：

1 除尘滤袋内配件（涨圈）配合正确，无毛刺和断裂现象。

2 除尘滤袋上端装有吊帽，以悬挂的方式挂在除尘器横梁上，下端与不带座固定密封可靠。

布袋除尘器外滤式除尘布袋安装方式：

1 骨架顺直钢性好，防止布袋互相碰撞。

2 除尘布袋垂直悬挂在多孔花板下面。

3 袋口与多孔花板固定密封可靠。
